こんにちは、今日は故障してセーブができなくなったGBCソフトの電池交換をやってみたいと思います。
GBやファミコンなどの古いゲームソフトはセーブ領域にフラッシュメモリを使用しており、
内蔵電池からの電力でセーブを維持しています。
古いゲームソフトは電池が消耗しており、これによってゲームデータの保存ができなくなってしまう、と言うわけです。
レトロゲームを楽しむなら電池の交換は覚えておきたい技術です。
必要な工具

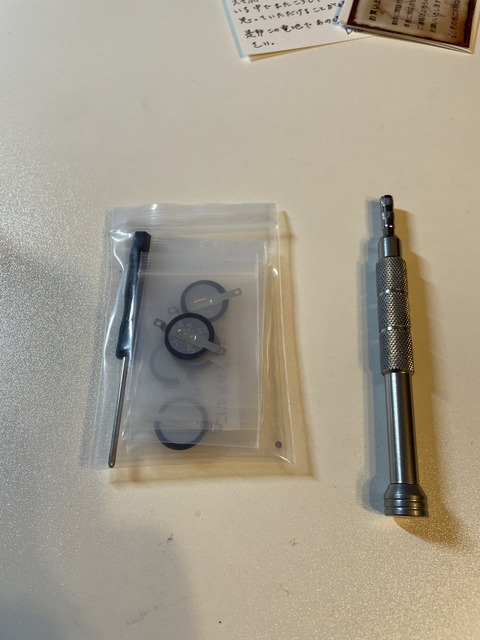

今回はAmazonで販売されているこちらのキットを使用しました。
コイン電池5つとY 字ドライバー、LH型ドライバー、おまけに「はんだ」と「はんだ吸い取り線」
がセットになっています、このセットと半田ごて、耐熱テープがあれば交換ができると言う感じです。
真ん中のネジを外し、上下にスライドさせるとカバーが開きます。

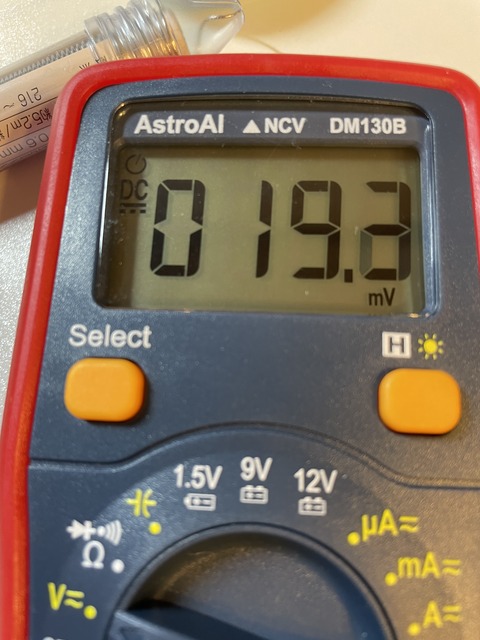

一応、テスターでボタン電池の電圧を測ってみました、通常3Vのところが19.3mVしかありません。
はんだ吸い取り線ではんだを取り除きます。
はんだで加熱しながら徐々にスライドさせると、綺麗にコイン電池が外れました

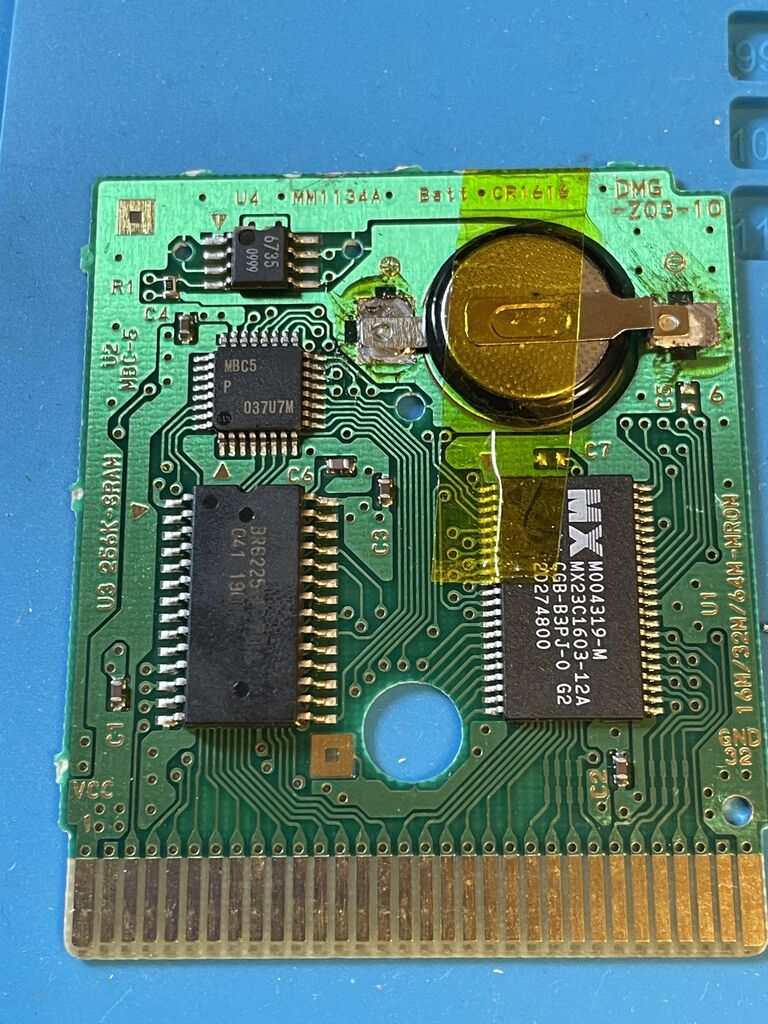

続いて電池のハンダ付です、写真のように耐熱テープで電池を仮止めしてからやると、やりやすいです。

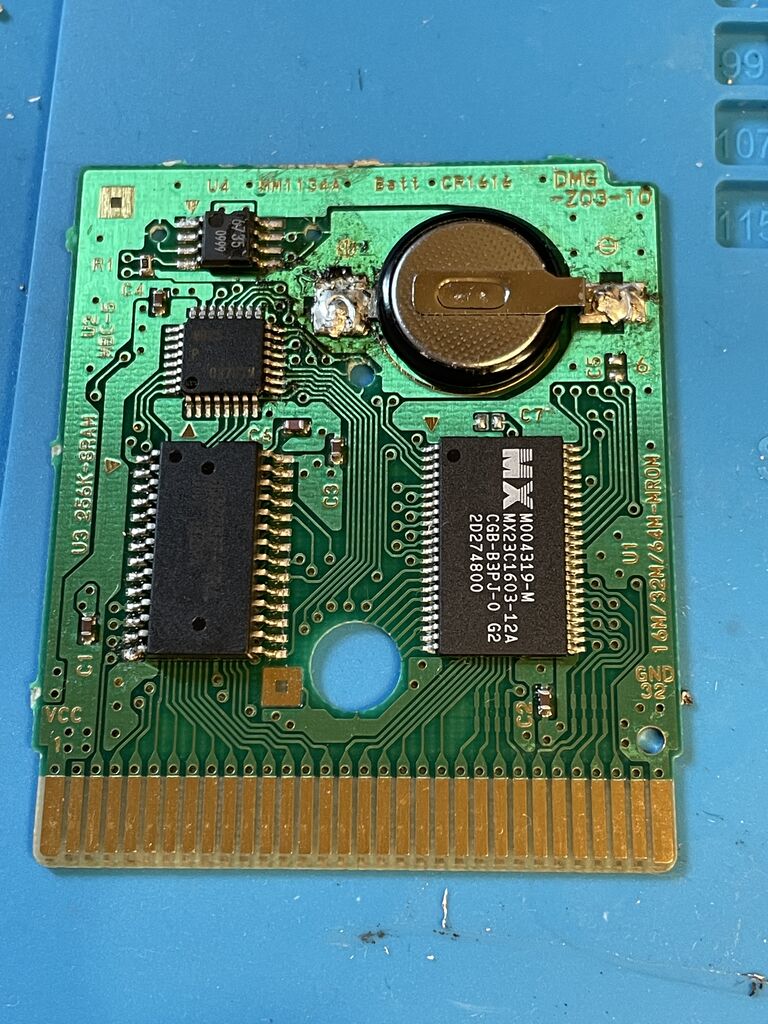

完成しました、ハンダ付けが雑なのはご容赦ください💦
余談
本来ならこれでセーブができるようになるはずなのですが、ゲームを起動しセーブしてもリセットするとセーブが消えてしまいます。
電池の不良を疑い、電池の電圧を測定しても3.3Vと規定値以上に出ています。

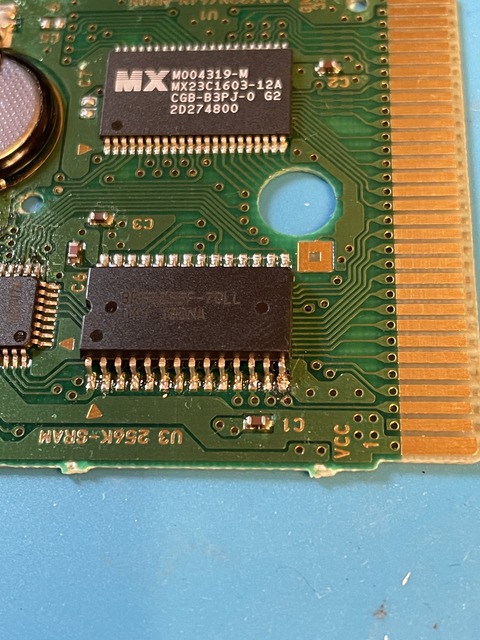

テスターを使い回路の導通チェックをしたところ、画像にあるチップ右下（電源用？）の導通が不安定になっていました。
はんだを付け直したところ、正常にセーブできるようになりました！
これで、またこのゲームを遊ぶことができます。
今回の記事は以上です。
GBやファミコンなどの古いゲームソフトはセーブ領域にフラッシュメモリを使用しており、
内蔵電池からの電力でセーブを維持しています。
古いゲームソフトは電池が消耗しており、これによってゲームデータの保存ができなくなってしまう、と言うわけです。
レトロゲームを楽しむなら電池の交換は覚えておきたい技術です。
必要な工具
- LH型 ドライバー もしくは Y字ドライバー
- コイン電池（CR1616）もしくは（CR2032）要確認
- 耐熱テープ
- 半田ごて
- はんだ
- はんだ吸い取り線
今回はAmazonで販売されているこちらのキットを使用しました。
コイン電池5つとY 字ドライバー、LH型ドライバー、おまけに「はんだ」と「はんだ吸い取り線」
がセットになっています、このセットと半田ごて、耐熱テープがあれば交換ができると言う感じです。
真ん中のネジを外し、上下にスライドさせるとカバーが開きます。
一応、テスターでボタン電池の電圧を測ってみました、通常3Vのところが19.3mVしかありません。
はんだ吸い取り線ではんだを取り除きます。
はんだで加熱しながら徐々にスライドさせると、綺麗にコイン電池が外れました
続いて電池のハンダ付です、写真のように耐熱テープで電池を仮止めしてからやると、やりやすいです。
完成しました、ハンダ付けが雑なのはご容赦ください💦
余談
本来ならこれでセーブができるようになるはずなのですが、ゲームを起動しセーブしてもリセットするとセーブが消えてしまいます。
電池の不良を疑い、電池の電圧を測定しても3.3Vと規定値以上に出ています。
テスターを使い回路の導通チェックをしたところ、画像にあるチップ右下（電源用？）の導通が不安定になっていました。
はんだを付け直したところ、正常にセーブできるようになりました！
これで、またこのゲームを遊ぶことができます。
今回の記事は以上です。
